YIJIA Industrial Electrical Co., Ltd.εξηγεί πώς έναΚουμπί διακοπής έκτακτης ανάγκηςχρησιμοποιεί μηχανισμό κλειδώματος push-pull για γρήγορη απενεργοποίηση του μηχανήματος και αξιόπιστο έλεγχο ασφάλειας.
Σε βιομηχανικά περιβάλλοντα, οι συσκευές ελέγχου έκτακτης ανάγκης πρέπει να ανταποκρίνονται αμέσως όταν συμβαίνουν απροσδόκητες καταστάσεις. Η δομή κλειδώματος push-pull που χρησιμοποιείται στα κουμπιά διακοπής έκτακτης ανάγκης έχει σχεδιαστεί για να δημιουργεί μια απλή αλλά αξιόπιστη διαδικασία λειτουργίας, επιτρέποντας στους χειριστές να σταματούν γρήγορα τον εξοπλισμό και να αποτρέπουν περαιτέρω κινδύνους.
Από τις μηχανές κατασκευής έως τα συστήματα αυτοματισμού, αυτός ο μηχανισμός έχει γίνει μια κοινή λύση ασφάλειας επειδή συνδυάζει γρήγορη ενεργοποίηση, σαφή ένδειξη κατάστασης και ελεγχόμενη λειτουργία επαναφοράς.
Ένα κουμπί διακοπής έκτακτης ανάγκης είναι ένα εξάρτημα ελέγχου ασφαλείας που έχει σχεδιαστεί για να διακόπτει τη λειτουργία του μηχανήματος σε μη κανονικές συνθήκες. Συνήθως εγκαθίσταται σε πίνακες ελέγχου, εξοπλισμό παραγωγής, γραμμές συναρμολόγησης και βιομηχανικά μηχανήματα όπου μπορεί να απαιτείται άμεση διακοπή λειτουργίας.
Σε αντίθεση με τους συνηθισμένους διακόπτες ελέγχου, μια συσκευή διακοπής έκτακτης ανάγκης δεν χρησιμοποιείται για καθημερινές λειτουργίες εκκίνησης και διακοπής. Ο κύριος σκοπός του είναι να παρέχει γρήγορη απόκριση όταν οι χειριστές πρέπει να σταματήσουν την επικίνδυνη κίνηση ή να αποτρέψουν τη ζημιά του εξοπλισμού.
Τυπικές καταστάσεις που απαιτούν διακοπή έκτακτης ανάγκης περιλαμβάνουν:
- Απροσδόκητη δυσλειτουργία του μηχανήματος
- Ανησυχίες για την ασφάλεια του χειριστή
- Μη φυσιολογικές συνθήκες λειτουργίας
- Προετοιμασία συντήρησης
- Πιθανή βλάβη εξοπλισμού
Η αποτελεσματικότητα ενός συστήματος διακοπής έκτακτης ανάγκης εξαρτάται όχι μόνο από το ηλεκτρικό κύκλωμα αλλά και από τη μηχανική σχεδίαση του ίδιου του κουμπιού.
Ο μηχανισμός κλειδώματος push-pull βασίζεται σε μια απλή μηχανική κίνηση. Όταν ένας χειριστής πατήσει το κουμπί έκτακτης ανάγκης, η κεφαλή του κουμπιού μετακινείται προς τα μέσα και κλειδώνει στην ενεργοποιημένη θέση.
Η εσωτερική δομή συνήθως περιλαμβάνει:
- Κεφαλή κουμπιού
- Μηχανισμός κλειδώματος
- Δομή ελατηρίου
- Μπλοκ επαφών
- Επαναφορά συστήματος
Όταν πατηθεί:
- Η κεφαλή του κουμπιού μετακινείται προς τα κάτω.
- Ο μηχανισμός ασφάλισης συγκρατεί το κουμπί στη θέση του.
- Οι εσωτερικές επαφές αλλάζουν την ηλεκτρική τους κατάσταση.
- Το συνδεδεμένο κύκλωμα ελέγχου του μηχανήματος λαμβάνει ένα σήμα διακοπής.
Το κουμπί παραμένει κλειδωμένο μέχρι ο χειριστής να εκτελέσει μια ενέργεια επαναφοράς. Αυτό αποτρέπει την τυχαία ανάκτηση της λειτουργίας του μηχανήματος πριν από τον έλεγχο της κατάστασης.
| Διαδικασία Λειτουργίας | Μηχανική Δράση | Αποτέλεσμα ελέγχου |
| Πατήστε το κουμπί έκτακτης ανάγκης | Το κουμπί κινείται προς τα μέσα και κλειδώνει | Το σήμα διακοπής της μηχανής ενεργοποιήθηκε |
| Διατηρήστε κλειδωμένη θέση | Ο εσωτερικός μηχανισμός διατηρεί την κατάσταση | Αποτρέπει την τυχαία επανεκκίνηση |
| Τραβήξτε το κουμπί προς τα έξω | Το κλείδωμα απελευθερώνεται χειροκίνητα | Το σύστημα μπορεί να επιστρέψει σε κανονικό έλεγχο |
Διαφορετικόςκουμπιά διακοπής έκτακτης ανάγκηςχρησιμοποιήστε διαφορετικές μεθόδους επαναφοράς ανάλογα με τις απαιτήσεις της εφαρμογής. Ο τύπος push-pull είναι ένα από τα πιο κοινά αναγνωρισμένα σχέδια λόγω της απλής λειτουργίας του.
Η επαναφορά ώθησης-έλξης λειτουργεί τραβώντας με το χέρι την κεφαλή του κουμπιού προς τα έξω μετά την επίλυση της κατάστασης έκτακτης ανάγκης. Ο εσωτερικός μηχανισμός απελευθερώνεται, επιτρέποντας στις επαφές να επιστρέψουν στην αρχική τους κατάσταση.
Άλλες συνήθεις μέθοδοι επαναφοράς περιλαμβάνουν:
| Μέθοδος επαναφοράς | Λειτουργική Αρχή | Χαρακτηριστικά Εφαρμογής |
| Επαναφορά push-pull | Τραβήξτε το κουμπί προς τα έξω για να το απελευθερώσετε | Απλή και διαισθητική λειτουργία |
| Επαναφορά περιστροφής | Περιστρέψτε την κεφαλή του κουμπιού για ξεκλείδωμα | Βοηθά στην πρόληψη της ακούσιας απελευθέρωσης |
| Επαναφορά κλειδιού | Χρησιμοποιήστε ένα κλειδί για απελευθέρωση | Κατάλληλο για περιοχές περιορισμένης πρόσβασης |
Η επιλεγμένη μέθοδος επαναφοράς εξαρτάται από το σχεδιασμό του εξοπλισμού, τις απαιτήσεις ασφάλειας και το περιβάλλον λειτουργίας.
Ένα κουμπί μη κλειδώματος θα μπορούσε να επιστρέψει αμέσως μετά το πάτημα, γεγονός που μπορεί να δημιουργήσει σύγχυση σχετικά με το εάν έχει ολοκληρωθεί η εντολή έκτακτης ανάγκης. Η δομή κλειδώματος λύνει αυτό το πρόβλημα παρέχοντας μια ορατή και φυσική ένδειξη.
Η κλειδωμένη θέση προσφέρει πολλά πλεονεκτήματα:
- Σαφής αναγνώριση της κατάστασης έκτακτης ανάγκης
- Αποτροπή ακούσιας επανεκκίνησης του μηχανήματος
- Ευκολότερη επιθεώρηση πριν από την επανεκκίνηση του εξοπλισμού
- Βελτιωμένη ευαισθητοποίηση χειριστή
Για βιομηχανικά συστήματα, η λειτουργία μηχανικού κλειδώματος λειτουργεί μαζί με ηλεκτρικές επαφές για να δημιουργήσει μια πιο αξιόπιστη απόκριση ασφαλείας.
Τα εξαρτήματα βιομηχανικού ελέγχου λειτουργούν συχνά σε περιβάλλοντα όπου οι κραδασμοί, η σκόνη και η συχνή χρήση είναι κοινά. Η φυσική δομή μιας συσκευής διακοπής έκτακτης ανάγκης επηρεάζει άμεσα τη διάρκεια ζωής της.

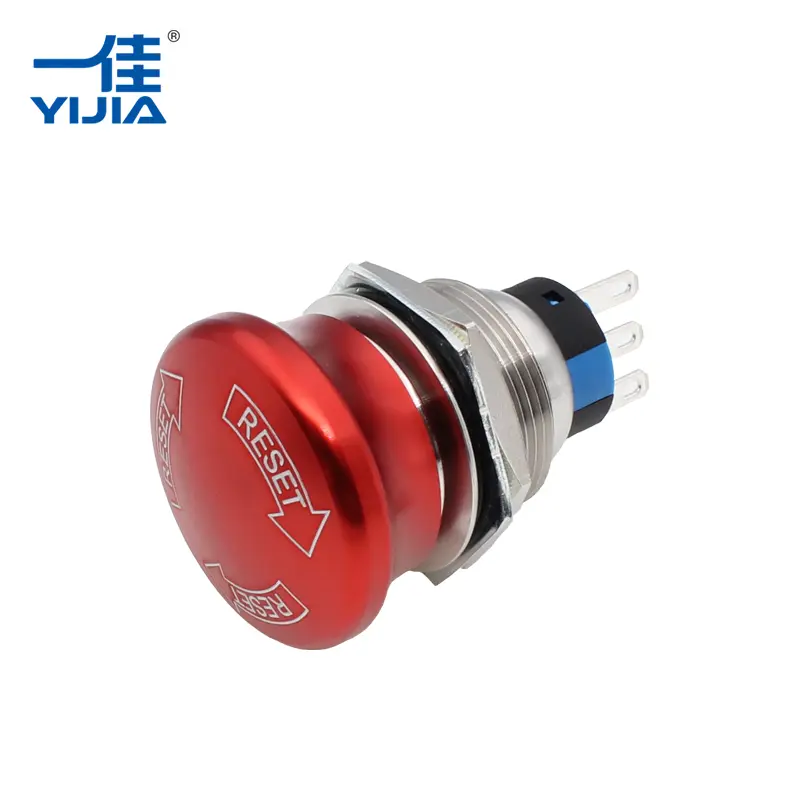

Ένα υψηλής ποιότητας Κουμπί Διακοπής Έκτακτης Ανάγκης χρησιμοποιεί συνήθως ανθεκτικά υλικά περιβλήματος, συμπεριλαμβανομένων μεταλλικών επιλογών όπως ο ανοξείδωτος χάλυβας, για τη βελτίωση της μηχανικής αντοχής και της αντοχής στην κρούση.
Σε σύγκριση με τις τυπικές πλαστικές κατασκευές, τα μεταλλικά σχέδια μπορούν να παρέχουν:
| Χαρακτηριστικό σχεδίασης | Πρακτικό πλεονέκτημα |
| Μεταλλικό περίβλημα | Καλύτερη αντοχή σε μηχανικές κρούσεις |
| Ενισχυμένη δομή κουμπιού | Υποστηρίζει επαναλαμβανόμενη λειτουργία |
| Σταθερό σύστημα επαφής | Διατηρεί αξιόπιστη ηλεκτρική σύνδεση |
| Υλικά ανθεκτικά στη φθορά | Παρατείνει τη λειτουργική ζωή |
Αυτά τα χαρακτηριστικά βοηθούν τα εξαρτήματα ελέγχου έκτακτης ανάγκης να παραμένουν αξιόπιστα σε απαιτητικές βιομηχανικές εφαρμογές.
Η μηχανική κίνηση του κουμπιού πρέπει να λειτουργεί μαζί με τη δομή ηλεκτρικής επαφής. Όταν το κουμπί έκτακτης ανάγκης είναι ενεργοποιημένο, οι εσωτερικές επαφές αλλάζουν κατάσταση και στέλνουν ένα σήμα στο σύστημα ελέγχου.
Οι κοινές ρυθμίσεις επικοινωνίας περιλαμβάνουν:
- Κανονικά κλειστές (NC) επαφές για κυκλώματα ασφαλείας
- Πολλαπλά μπλοκ επαφών για διαφορετικά σήματα ελέγχου
- Αρθρωτά σχέδια για ευέλικτη εγκατάσταση
Η χρήση αξιόπιστων υλικών επαφής συμβάλλει στη μείωση των ηλεκτρικών βλαβών που προκαλούνται από επαναλαμβανόμενες εναλλαγές. Σε συνδυασμό με βελτιστοποιημένους μηχανισμούς ελατηρίων, το σύστημα επαφής υποστηρίζει σταθερή απόδοση σε καταστάσεις έκτακτης ανάγκης.
Οι συσκευές έκτακτης ανάγκης χρησιμοποιούνται ευρέως σε βιομηχανίες όπου τα μηχανήματα απαιτούν δυνατότητα άμεσης διακοπής λειτουργίας.
Οι μηχανές παραγωγής συχνά περιλαμβάνουν κουμπιά έκτακτης ανάγκης στους πίνακες ελέγχου ή στα πλαίσια μηχανών, ώστε οι χειριστές να μπορούν να ανταποκρίνονται γρήγορα σε απροσδόκητα προβλήματα.
Ο ρομποτικός εξοπλισμός και οι αυτοματοποιημένες γραμμές παραγωγής απαιτούν λειτουργίες γρήγορης απενεργοποίησης για την προστασία των χειριστών και του εξοπλισμού.
Τα ντουλάπια ελέγχου ενσωματώνουν λειτουργίες διακοπής έκτακτης ανάγκης για να παρέχουν κεντρική διαχείριση ασφάλειας.
Οι μηχανές που περιλαμβάνουν κινούμενα μέρη, συστήματα κοπής ή μηχανισμούς μεταφοράς συνήθως χρησιμοποιούν χειριστήρια έκτακτης ανάγκης ως μέρος του σχεδιασμού ασφαλείας τους.
Η επιλογή ενός κατάλληλου εξαρτήματος διακοπής έκτακτης ανάγκης απαιτεί εξέταση τόσο των μηχανικών όσο και των ηλεκτρικών απαιτήσεων.
Σημαντικοί παράγοντες περιλαμβάνουν:
| Συντελεστής Επιλογής | Λόγος |
| Μέθοδος επαναφοράς | Καθορίζει πώς το σύστημα επιστρέφει σε λειτουργία |
| Διαμόρφωση επαφών | Πρέπει να ταιριάζει με το σχέδιο του κυκλώματος ελέγχου |
| Μέγεθος εγκατάστασης | Εξασφαλίζει συμβατότητα με τον πίνακα ελέγχου |
| Λειτουργικό περιβάλλον | Επηρεάζει τις απαιτήσεις υλικού και προστασίας |
| Μηχανική αντοχή | Επηρεάζει τη μακροπρόθεσμη αξιοπιστία |
Ένα σωστά επιλεγμένο εξάρτημα ελέγχου έκτακτης ανάγκης μπορεί να βελτιώσει την ασφάλεια του μηχανήματος ενώ υποστηρίζει βολικές διαδικασίες συντήρησης και λειτουργίας.
Καθώς ο βιομηχανικός αυτοματισμός συνεχίζει να αναπτύσσεται, τα εξαρτήματα ασφαλείας παραμένουν βασικά μέρη του σχεδιασμού της μηχανής. Το κουμπί διακοπής έκτακτης ανάγκης είναι μια άμεση σύνδεση μεταξύ χειριστή και συστημάτων προστασίας εξοπλισμού.
Η YIJIA Industrial Electrical Co., Ltd. εστιάζει σε προϊόντα βιομηχανικού ηλεκτρικού ελέγχου, όπως διακόπτες κουμπιών, λαμπτήρες σήματος, ρελέ, επαφές, βομβητές και εξαρτήματα ελέγχου έκτακτης ανάγκης. Μέσω της συνεχούς βελτίωσης των προϊόντων και των πρακτικών διαχείρισης ποιότητας, η YIJIA αναπτύσσει λύσεις σχεδιασμένες για διαφορετικές εφαρμογές βιομηχανικού ελέγχου.
Ο μηχανισμός κλειδώματος push-pull λειτουργεί συνδυάζοντας τις λειτουργίες μηχανικού κλειδώματος και ηλεκτρικής μεταγωγής, δημιουργώντας μια σαφή και αξιόπιστη μέθοδο απόκρισης έκτακτης ανάγκης. Με ανθεκτική κατασκευή και πρακτικό σχεδιασμό λειτουργίας, τοΚουμπί διακοπής έκτακτης ανάγκηςσυνεχίζει να διαδραματίζει σημαντικό ρόλο στη βελτίωση της ασφάλειας και της αξιοπιστίας του ελέγχου σε όλο τον σύγχρονο βιομηχανικό εξοπλισμό.
